Popis produktů

Ploché svařovací ocelovou přírubu je široce používaný prvek připojení potrubí, který se široce používá v průmyslovém poli. Její strukturální design je ve tvaru disku a otvory pro šrouby jsou rovnoměrně distribuovány na těle příruby, aby se zajistilo pevné připojení; Těsnicí povrch příruby (plochý nebo konvexní) může být těsně utěsněn těsněním.

Metoda připojení je ploché svařování: konec potrubí je vložen do příruby a pak je kloub fixován svařovacím obvodem, což zjednodušuje proces instalace.

Plochá svařování ocelové příruby zohledňuje náklady i výkon a má významné výhody - jeho výrobní proces je jednodušší, spotřeba materiálu je nižší a je ekonomičtější než příruba svařování zadek.

Vzhledem k tomu, že proces s ploché svařování vyžaduje méně profesionálních technických znalostí, je také efektivita instalace vyšší, což je vhodné pro dávkové projekty. Může se dobře přizpůsobit různým potřebám, je kompatibilní s materiály, jako je uhlíková ocel nebo nerezová ocel, a splňuje standardy, jako je ASME nebo EN, aby splňoval různé tlak, teplotu a střední požadavky.

Tato příruba funguje dobře ve středním a nízkotlakých systémech (až do PN16/třídy150) a zvládne běžná média, jako je voda, pára nebo olej.

Tato příruba je důležitou součástí pomocných potrubí v chemických rostlinách, uhelných dolech, elektrárnách a městských sítích potrubí. Jsou to také kritické komponenty v loktech, větvích nebo připojeních ventilu, kde koroze nebo vysoký tlak nejsou hlavním problémem.

Specifikace produktu

Položka	Podrobnosti
Název produktu	Plochá svařování ocelové příruby
Materiálový stupeň	Uhlíková ocel: ASTM A105, 20#, Q235, 16MN Slitinová ocel: 12cr1mov, 15crmo Nerezová ocel: 304, 316, 316L, 321
Standardy	ASME B16.5 (třída 150/300), EN 1092-1 (PN10/16), JIS B2220 (10K/20K), GB/T 9119
Nominální průměr	Dn 10 - dn3000 (1/2 "- 120")
Hodnocení tlaku	Pn6/10/16/25; Třída 150/300; 10k/20k
Typ těsnění obličeje	FF (plochá tvář), RF (zvednutá tvář), M&F (mužský female), TG (jazyk-groove)
Tloušťka	12 mm - 58 mm (liší se podle průměru a hodnocení tlaku)
Množství otvoru šroubu	4 - 48 otvory (mění se podle průměru)

Porovnání výkonnosti materiálu

Materiál	Pevnost v tahu (MPA)	Výnosová síla (MPA)	Odolnost proti korozi	Teplotní rozsah (stupeň)	Typická aplikace
Uhlíková ocel	400 - 550	240 - 350	Obecné (mírná média)	-29 - 425	Potrubí vody/vzduchu

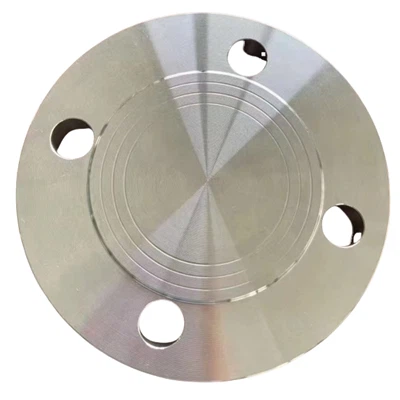

304 Nerezová	515 - 620	205	Vynikající (ne-chlorid)	-270 - 870	Potraviny/farmaceutické rostliny
316L nerezové	485 - 600	170	Superior (chlorid)	-196 - 816	Marine/Chemical Industries
Slitinová ocel	550 - 750	300 - 450	Dobré (vysoká teplota)	-20 - 550	Parní potrubí elektrárny

Služba a přizpůsobení

Typ služby	Možnosti	Dodací lhůta
Vlastní velikost	Nestandardní průměr/tloušťka (dn 3000+ k dispozici)	7 - 15 dny
Povrchové úpravy	Galvanizující ponoření, moření, epoxidová povlak, anti-rust olej	3 - 5 dny
Testovací certifikace	ISO 9001, API 6A, CE, SGS, Zpráva o testu materiálu (MTR)	Včetně
Obal	Dřevěné pouzdra, palety, vlastní balení s logem	1 - 2 dny

Návrhy výběru průmyslu

Scénář aplikace	Doporučené hodnocení tlaku	Vhodný materiál	Srovnávací standard
Přívod komunální vody	PN10/třída 150	Uhlíková ocel (A105)	Astm a 105 + awwa c207 (us); GB/T 9119 (Čína)
Chemická odpadní voda	PN16/třída 300	316L z nerezové oceli	En 1092-1 + ASTM A182 (316L)
Shromažďování ropy a plynu	PN25/třída 600	Slitinová ocel (P11)	ASME B 16.5 + API 6A (vysokotlaké)
